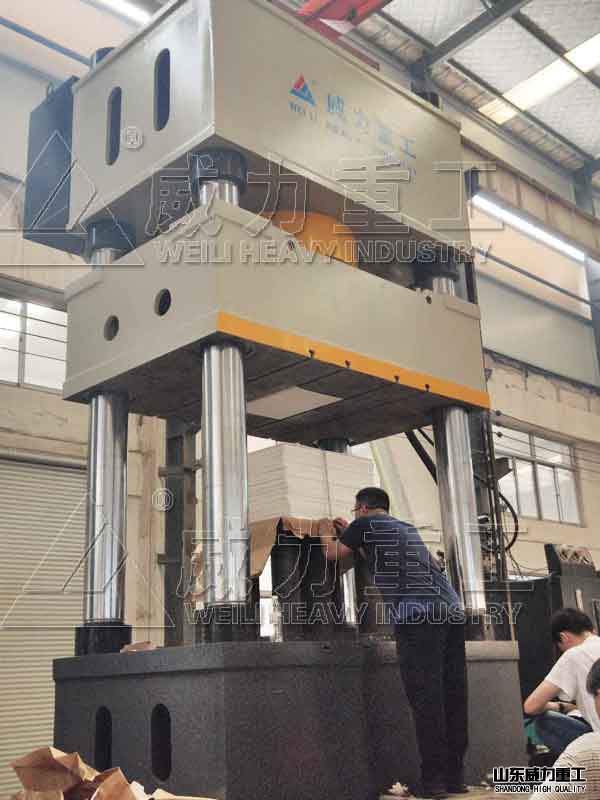

2000噸銅棒冷擠壓快速油壓機是靠液壓驅動，液壓系統是設備動力來源，決定了設備的動作順序。不同功能與結構的設備，液壓系統也不同。其中油缸是組成2000噸銅棒冷擠壓快速油壓機必不可少的組成部分，是山東威力重工機床有限公司液壓機工程師量身設計，2000噸銅棒冷擠壓快速油壓機由一個主缸和一個頂缸組成。2000噸銅棒冷擠壓快速油壓機主缸是主要工作部件，液壓機主缸的性能直接影響著液壓機整體工藝水平。通過細致的分析及理論研究解決易損部分設計結構中存在的問題，可以使液壓缸整體上達到工藝強度要求，提高液壓缸應用的工藝水準及使用壽命。。那么在日常加工生產中，2000噸油壓機主油缸的運動形式有哪些？一起了解下。
1、快速下行

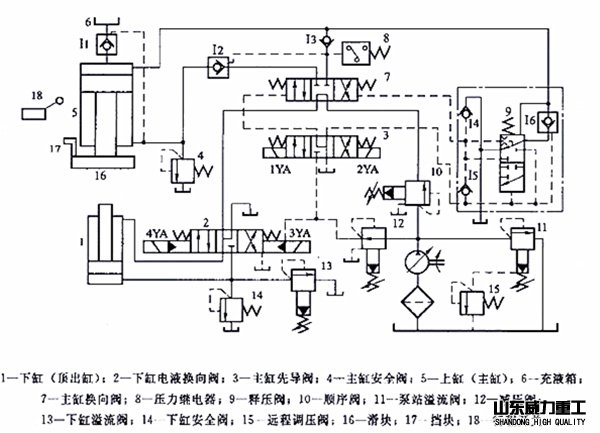

快速下行時，電磁鐵IYA通電，先導閥3和主缸換向閥7左位接入系統，液控單向閥I2被打開。在主缸5快速下行的起初階段，尚未觸及工件時，主缸活塞在自重作用下迅速下行。這時液壓泵的流量較小，還不足以補充主缸上腔空出的體積，因而上腔形成真空。處于2000噸銅棒冷擠壓快速油壓機頂部的充液箱6在大氣壓作用下，打開液控單向閥ii向主缸上腔加油，使之充滿油液，以便主缸活塞下行到接觸工件時，能立即進行加壓，
油液流動順序：
進油路：液壓泵→順序閥10→主缸換向閥7(左位)→單向閥I3→主缸5上腔
回油路：主缸5下腔→液控單向閥I2→主缸換向閥7(左位)→下缸電液換向閥2(中位) →油箱
2、接觸工件
慢速加壓在滑塊16接觸到工件后，阻力增加，這時主缸5上腔壓力迅速升高，關閉液控單向閥I1，這時只有液壓泵繼續向主缸上腔提供高壓油，推動活塞慢速下行，對工件加壓。加壓速度僅由液壓泵的流量來決定，油液流動情況與快速下行相同。
3、保壓延
當2000噸銅棒冷擠壓快速油壓機主油缸上腔的油壓達到預定數值時，壓力繼電器8發出信號，使電磁鐵IYA斷電，主缸先導閥3和主缸換向閥7都回復中位，主缸上、下油腔封閉。液壓泵處于卸荷狀態，系統中沒有油液流動。而單向閥I3被高壓油自動關閉，主缸上腔進入保壓狀態。保壓時間由壓力繼電器8控制的時間繼電器控制，能在0～24min內調節。
油液流動順序：液壓泵→順序閥10→主缸換向閥7(中位)→下缸電液換向閥2(中位)→油箱
4、泄壓、快速返回
保壓結束(到了預定的保壓時間)后，時間繼電器發出信號，使電磁鐵2YA通電，主缸先導閥3右位接入系統，釋壓閥9使主缸換向閥7也以右位接入系統。這時液控單向閥I1被打開，使主缸上腔的排油全部排回充液箱6，當充液箱6內液面超過預定位置時，多余油液由溢流管(圖中未畫出)排回主油箱。
2000噸銅棒冷擠壓快速油壓機主缸滑塊快進時，在自重作用下速度比較快，而液壓泵此時的輸出油量不能滿足滑塊的快速下行。液壓機主缸快進時的負載很小，只有活塞與缸筒、導柱與滑塊之間的摩擦負載，這樣泵的出口壓力也很小，消耗的功率不會很大
當2000噸銅棒冷擠壓快速油壓機活塞桿全部外伸時，從活塞支承面中點到缸蓋滑動支承面中點的距離稱為小導向長度，用H表示。如果導向長度太小，會因為間隙引起的撓度而使液壓缸的初始撓度增大，影響液壓機液壓缸的穩定工作。

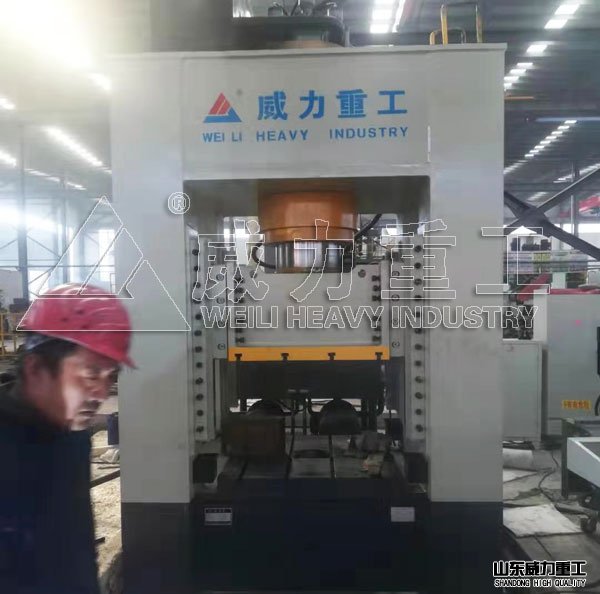

山東威力重工機床有限公司設計生產有800噸、1000噸、1500噸、2000噸、2500噸、3000噸金屬擠壓成型油壓機、銅棒冷擠壓快速油壓機等設備。。該設備由機身、帶缸滑塊、側缸、電氣操縱箱、活塞式上打料機構、工作臺墊板、模具移動支架和頂出缸組成，液壓機機身采用鋼板焊接的整體框架式結構，其左、右兩側面均設計為全開放式開口，在機身上方設置有由鋼板制成的安全裝置，其內安裝有液壓機動力機構，帶缸滑塊上設有滑塊墊板，于滑塊墊板上開有T形槽，液壓夾緊塊嵌裝于T形槽內，氣缸安裝在工作臺墊板上。金屬擠壓液壓機主要用于金屬材料的冷熱擠壓成形工藝或沖孔拔伸工藝。采購定做金屬擠壓液壓機、銅棒冷擠壓快速油壓機設備，歡迎來公司考察或致電聯系張經理：18306370898（可加微信）
